1.毫米波測試方案
R&S公司針對毫米波頻段信號的產生和分析主要通過矢量信號發生器和矢量信號分析儀來完成。目前R&S公司的高頻矢量信號發生器SMW200A單臺儀表最高可以實現40GHz信號的產生，如果配合相應的外接混頻模塊則可以實現高達100GHz的矢量信號產生。SMW200A自身可以產生160MHz帶寬的信號，可用于802.11ac、LTE-A等信號產生，如果通過外部的模擬IQ輸入，SMW200A可以實現高達2GHz帶寬信號的產生，可以完全滿足目前5G研究的需求。

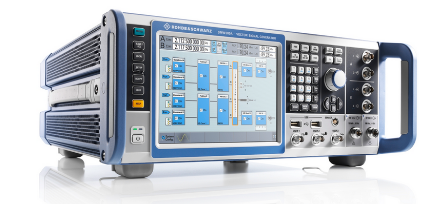

圖1、矢量信號發生器SMW200A

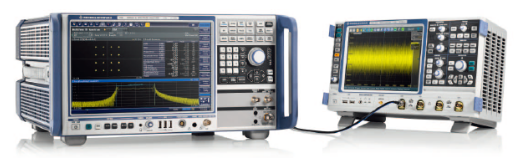

R&S公司的矢量信號分析儀FSW最高頻率可達到85GHz，同樣配合混頻模塊可以實現高達100GHz信號的接收和分析。FSW自身的分析帶寬為500MHz，如果配合RTO示波器，分析帶寬可以達到2GHz。
同時由于毫米波頻段的信道模型不同于傳統的移動通信頻段，所以針對該頻段的信道探測需求也越來越突出。R&S公司可以提供完整的信道探測方案，頻率最高可達100GHz，帶寬最高可達2GHz，配合相應的測試軟件可以進行路徑損耗、路徑時延、到達角度等參數測試。
2.大規模MIMO測試方案
MIMO技術已經廣泛應用在無線和移動通信系統中，不過在5G系統中，對MIMO技術又做了進一步增強，首先天線數目已經不局限在4G 階段的2根或者4根天線，將會有大規模的天線陣列出現，比如8，16或者128根天線；其次三維天線的波束賦形等技術也將有可能成為現實。
R&S公司的矢量信號發生器SMW200A為MIMO系統測試提供了理想的選擇，它可以產生滿足標準要求的無線和移動通信信號，目前通過擴展可支持8根接收天線，頻率最高可達到20GHz。同時，SMW200A還可以模擬完整的MIMO傳輸信道，最大支持16條衰落通道，帶寬高達160MHz。
同時，在針對大規模MIMO系統中的OTA測試，R&S公司最新推出的頻率高達40GHz的暗室，可以滿足目前5G系統OTA測試的需求。

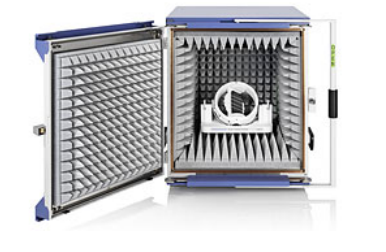

圖3、暗室DST200
以上就是R&S推出的5G測試解決方案，雖然相關標準還未出臺，但作為射頻測試設備廠商，R&S已經做好了準備迎接5G時代的到來。敬請期待！
